Rockchip rv1106 plaka

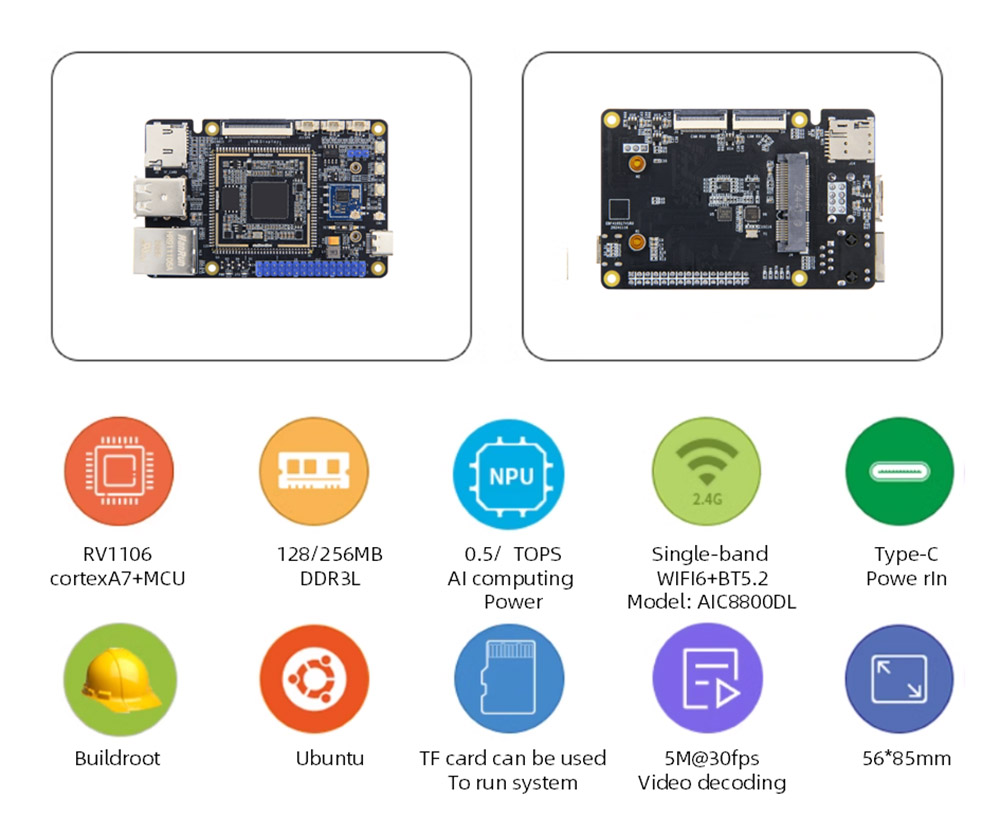

TP-RV1106 taula batez ere arduradunei eta sarrera-maila garatzaileei zuzenduta dago batez ere, eta garatzeko erabil daitezke, hala nola, etxe adimenduna, segurtasun jarraipena, industria automatizazioa, kontsumo elektronika, gauzak, Interneteko gauzak, hezkuntza eta entretenimendua.

Erabili rockchip rv1106 txipa nagusia, WiFi6 + BT5.2 haririk gabeko modulua USB2.0 ostalariarekin, 100 m-rekin, TF txartelaren euskarria, Mipi kamera, MIC, SPK eta beste periferiko batzuk, 30pin konfiguraziozko pinak, laguntza GPIO, SPI, I2C, UART, PWM funtzioak.

NPU informatika-potentzia independente independentea 0,5T/1tops@int8 helbidera irits daiteke, kamerarekin Yolo bideo errealeko aitorpena, irudien aitorpena eta bestelako funtzioak konturatu daitezke.

Latentzia baxuko bideoen kodetze modulua, 5m @ 30fps H264 / H265 bideo-kodeketa, 4M @ 60fps JPEG / MJPEG kodetzea lagun dezake eta bit tasa kontrolatzeko metodo ugari onartzen ditu.

Batzordeak aukerako bi memoria konfigurazio eskaintzen ditu, 56 * 85mm, tamaina txikiko eta dotore, potentzia kontsumo txikia eta errendimendu altua eta erraz exekutatu ditzake.

Eraiki Sistemaren irudia, guztiz irekitako iturburuko datuak, tutoretza dokumentuak, SDK kontrolatzailearen garapen pakete osoa, PDF eskemak eta bestelako baliabideak erabiltzailearen erabilera eta bigarren mailako garapena errazteko.

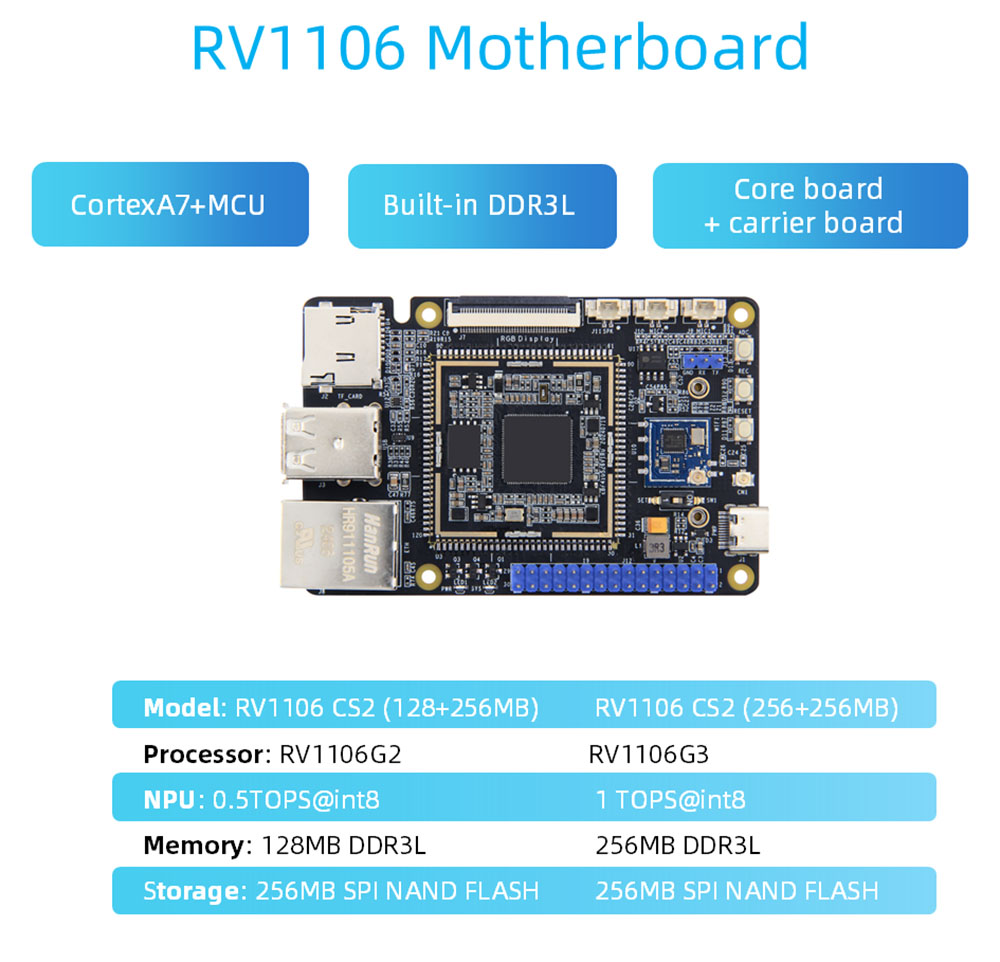

RV1106 Plakaren Hardwarearen Zehaztapenak

 CPU: txipa nagusia: RV1106, Cortexa7 + MCU

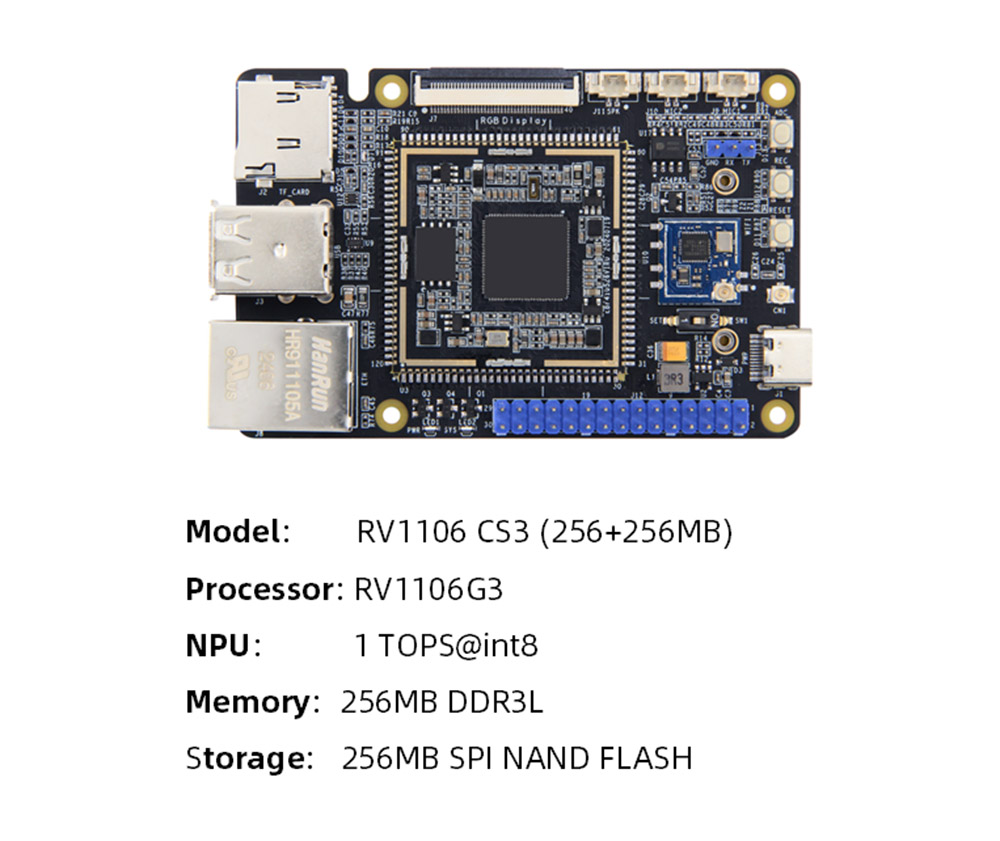

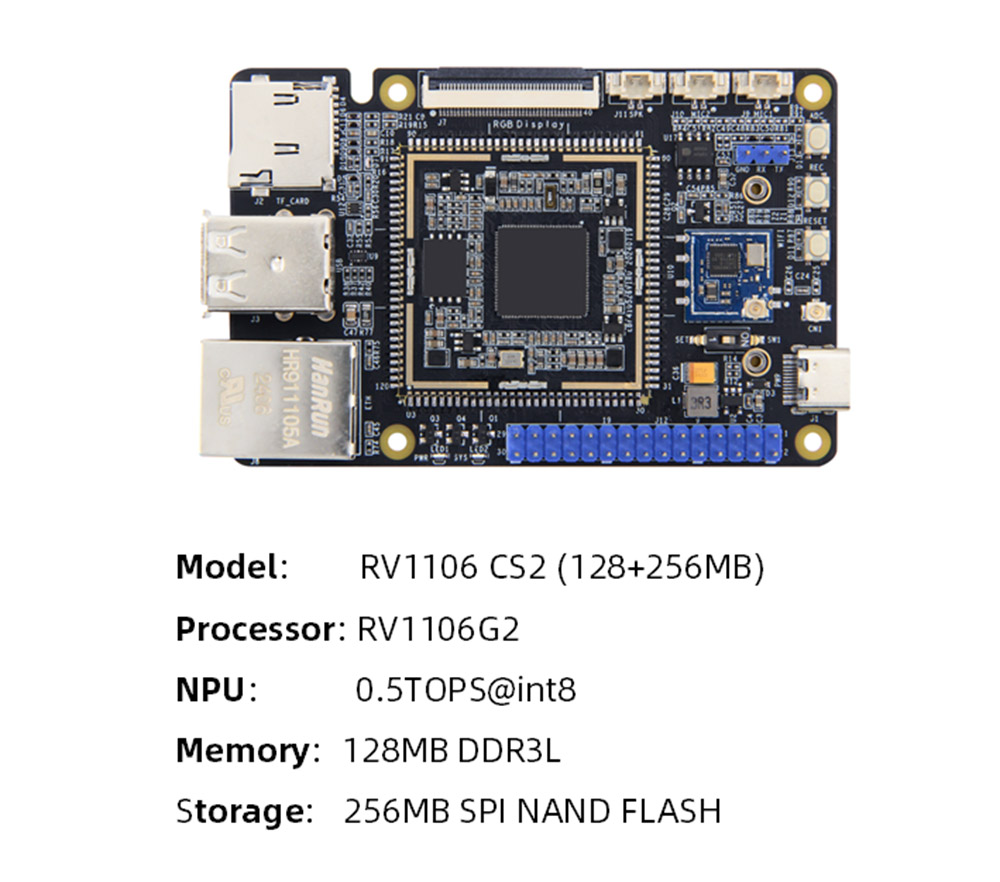

 Memoria: kapsulatutako DDR3L, aukerakoa RV1106G2: 128MB / RV1106G3: 256MB

 Biltegiratzea: Spi-Nand Flash, edukiera: 256MB

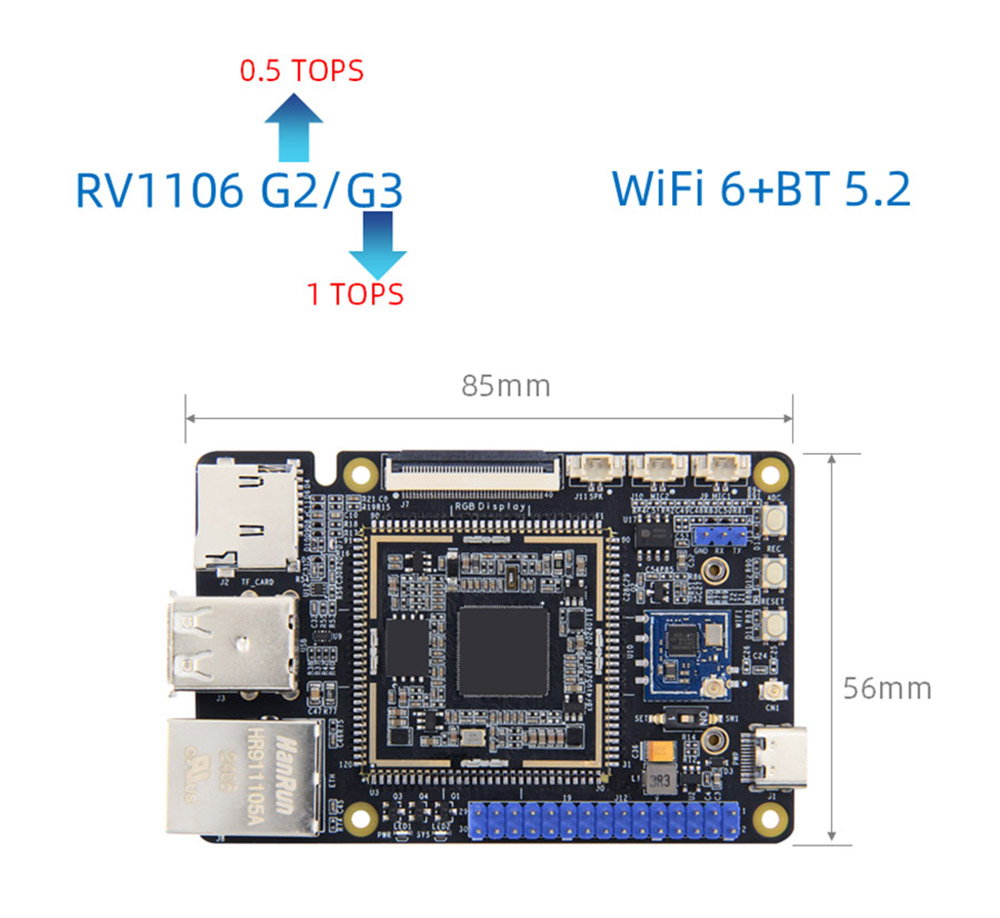

 AI Informatika Power: RV1106G2: 0,5tops@int8.rv1106g3: 1Tops @ int8

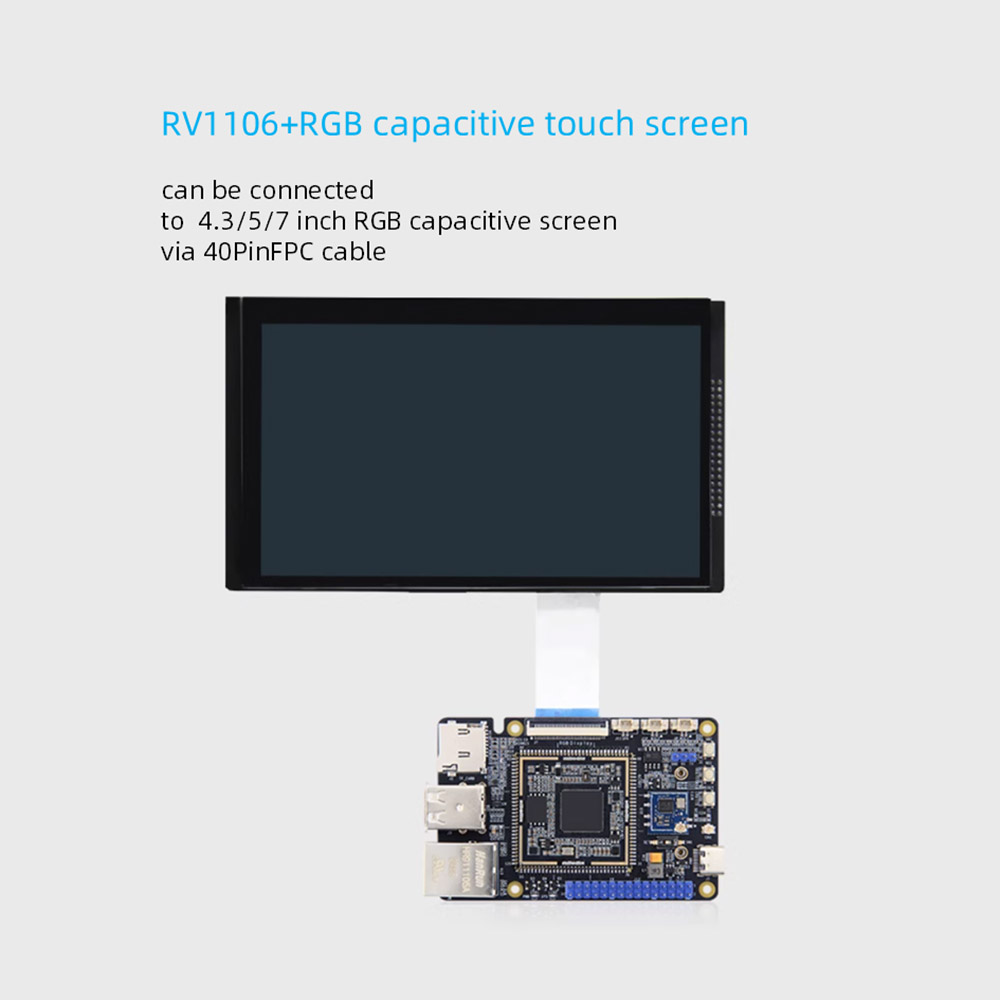

 Pantaila: 40pin FPC interfazea 0,5mm interfazea, 18bit RGB interfazearen denbora, zuzenean konektatu daiteke gure 4.3 / 5/7 hazbeteko RGB interfazearen pantailan FPC kable bidez

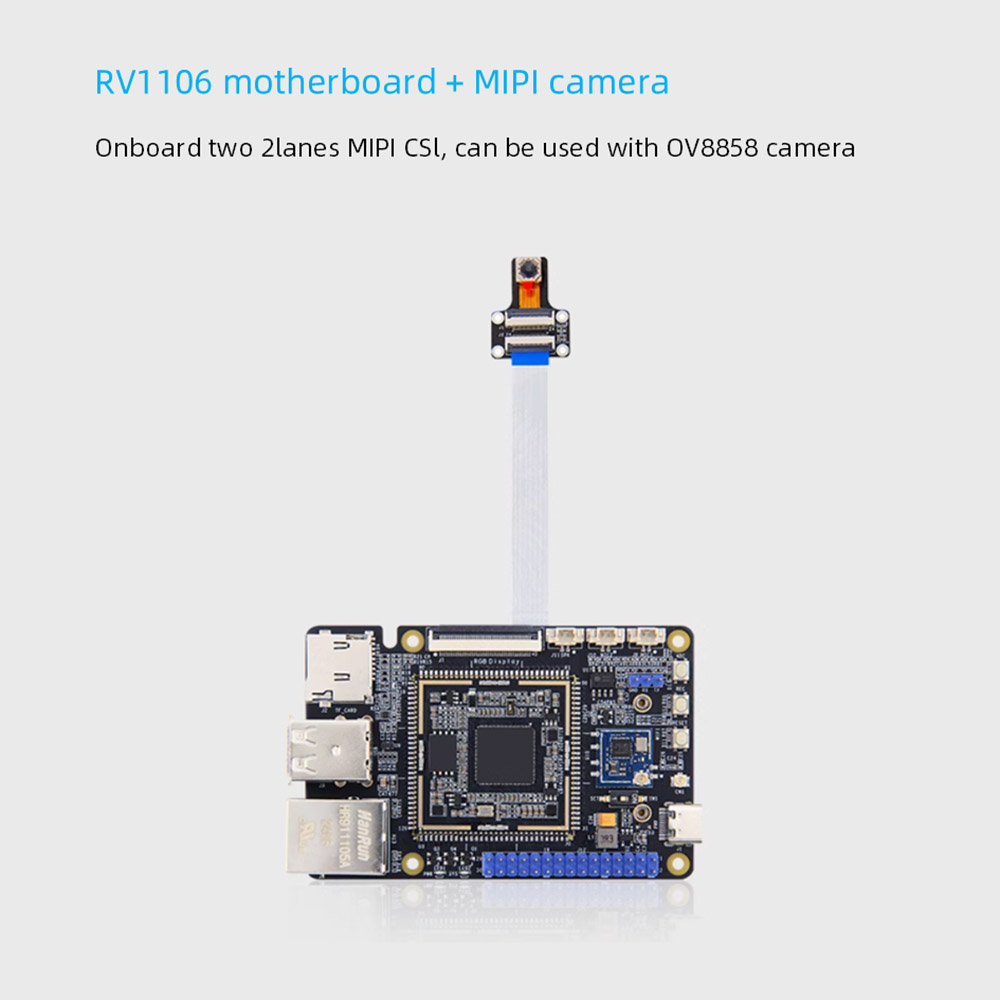

 Kamera: bi 2LANES MIPICSI Sarrerak, kanal bakarrekoak 5m @ 30fps sarrera onartzen ditu, kanal bikoitzak 1080p @ 30fps aldibereko sarrera onartzen ditu

 Potentzia interfazea: 5v @ 1A DC sarrera, motako interfazea, irudiak erretzeko ere erabil daiteke

 Ethernet: 100m Ethernet Port * 1, 10 / 100MBPS datuen transmisio tasa onartzen du

 PCLE interfazea: Mini-PCle interfazea * 1, PCIe sare txartela USB protokoloen komunikazioa erabiliz konektatu daiteke

 SIM txartela: SIM txartelaren titularra * 1, SIM txartelaren funtzioa 4G moduluekin erabili behar da

 TF txartelaren titularra: SD2.0 interfazea, 512 GB-raino onartzen da, TF txartela abiarazteko sistema onartzen du

 USB2.0: USB ostalari mota-interfazea * 2

 USB-OTG: Ostalaria A motako aldatzean, gailua motako c-ra aldatzean

 Hautatzeko etengailua

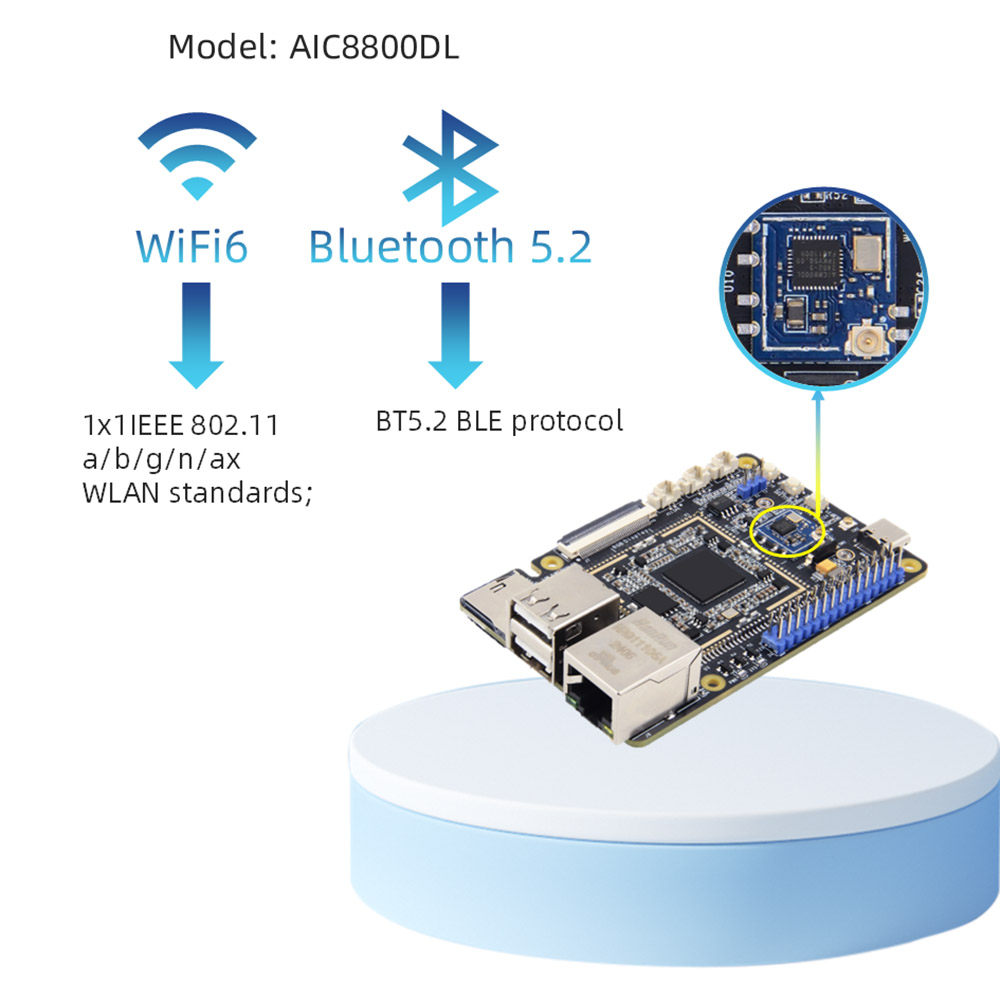

 Wifi + Bluetooth: Onboard laguntza 2,4Gwifi6 + BT5.2 Ble, Eredua: AIC8800DL30

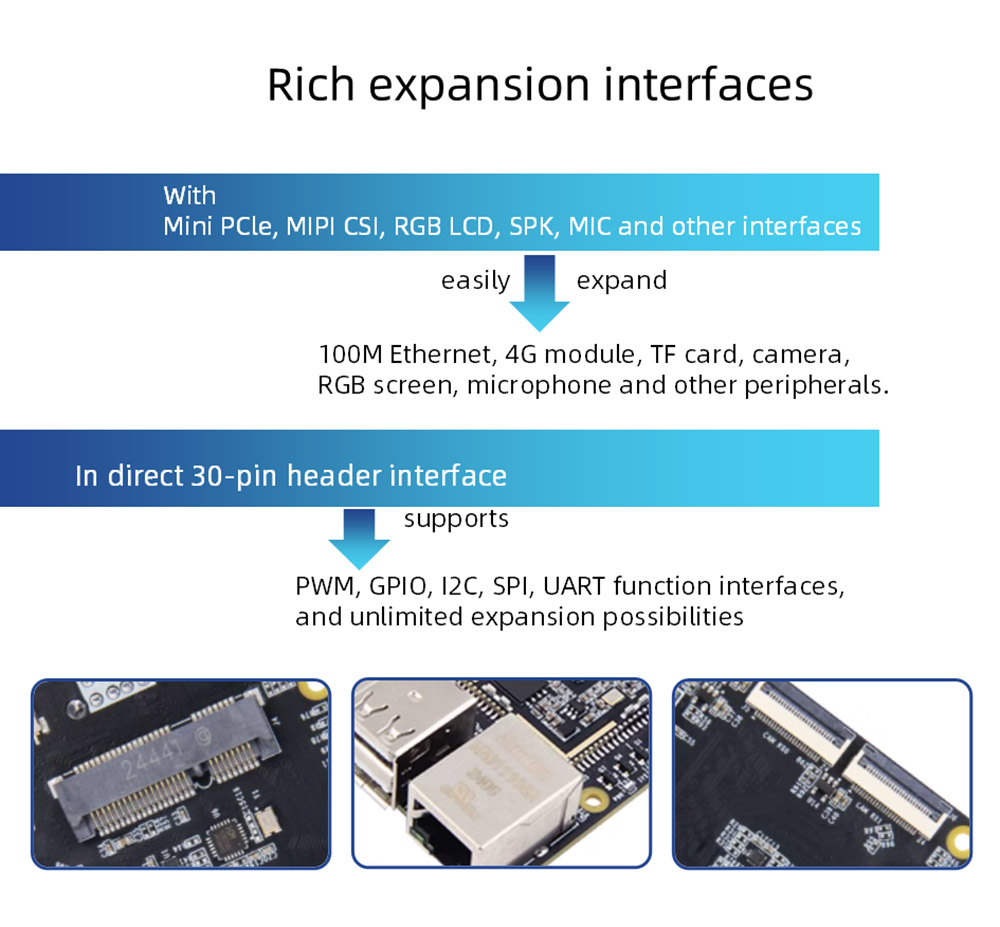

 IO interfazea: PIN2.54 PIN interfazea, GPIO, SPI, I2C, UART, PWM funtzioa onartzen ditu

 Arazketa serieko portua: 115200-8-N-1 parametro lehenetsia

 Audio: Mikrofono interfazea * 2, kanal bikoitzeko mikro sarrera; Hizlari interfazea * 1, kanal bakarreko SPK erreproduzitzea (ezkerreko kanala)

 Botoi: Berrezarri botoia * 1; Erre Botoia * 1; ADC botoia * 1

 LED: potentzia adierazlea * 1; Sistemaren adierazlea * 1

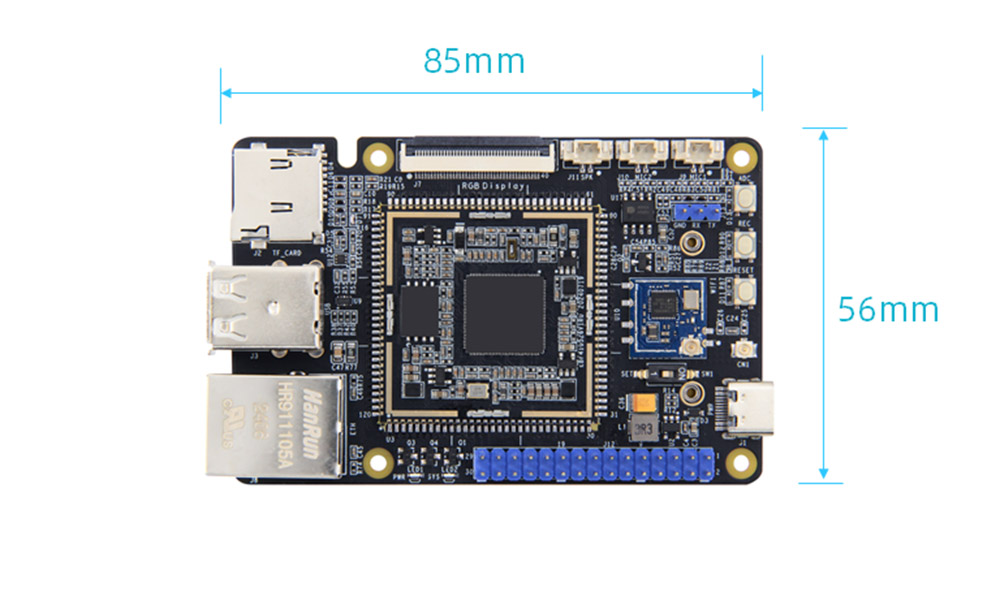

 Tamaina: 56 * 85mm

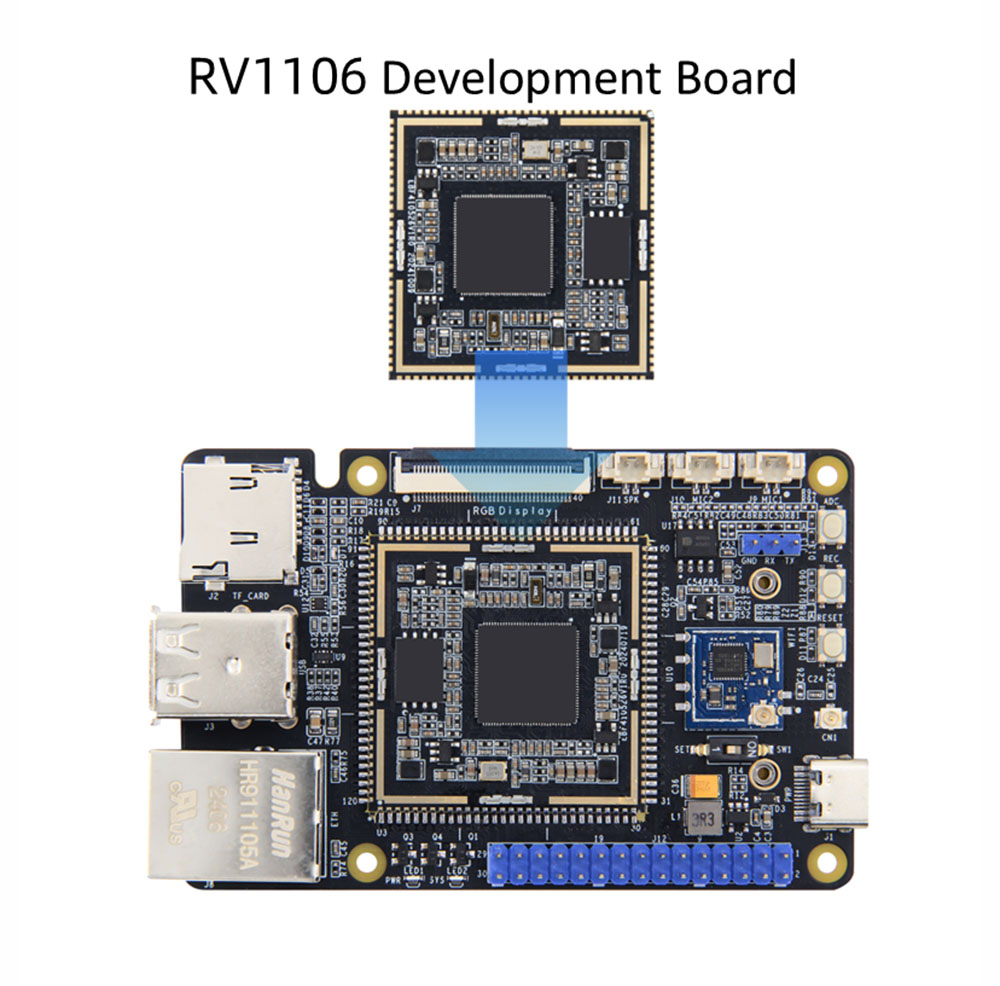

Matching Core Board eskuragarri dago

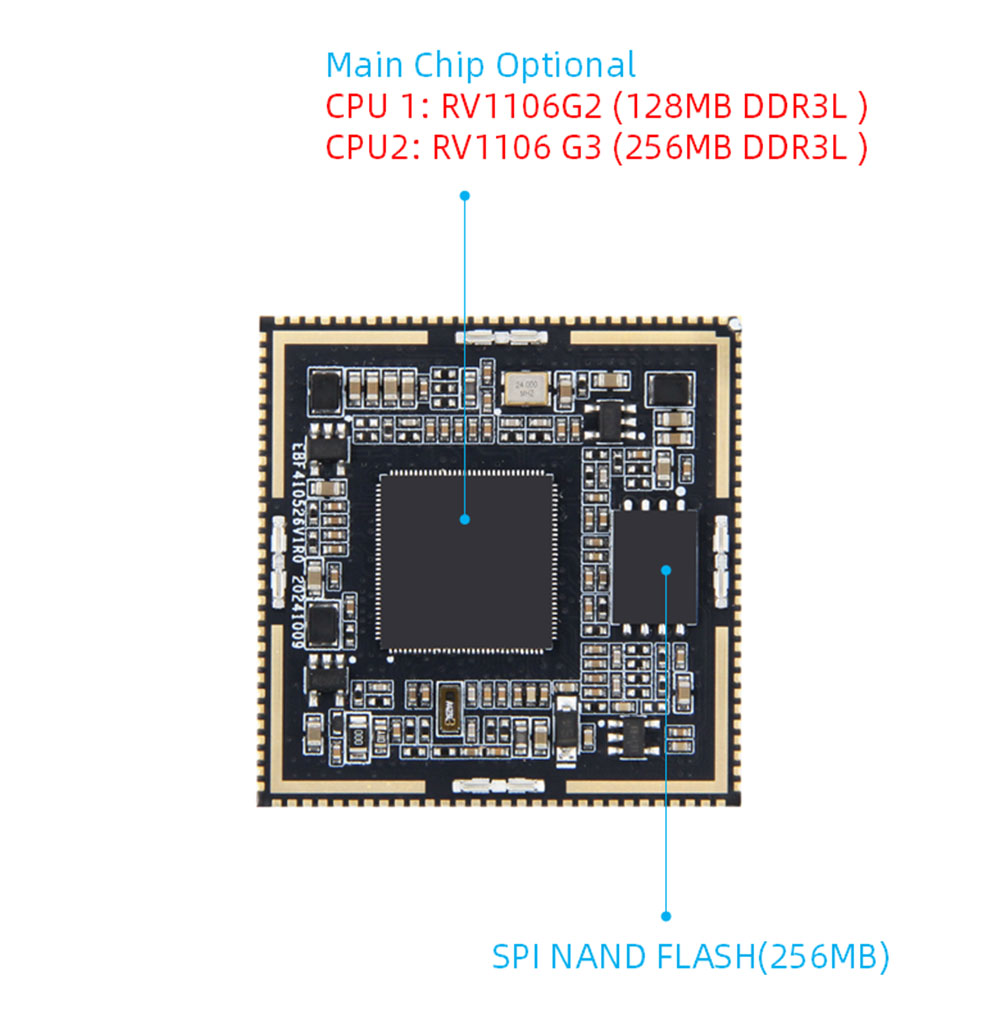

Core Board Hardware konfigurazioa

 CPU: txipa nagusia: RV1106, Cortexa7 + MCU

 Memoria: kapsulatutako DDR3L, aukerakoa RV1106G2: 128MB / RV1106G3: 256MB

 Biltegia: 256 MB Spinand Flash

 AI Informatika Power: RV1106G2: 0,5tops@int8, RV1106G3: 1Tops @ int8

 Interfazea: Spinand Flash izan ezik, 10 guztiz desagertuta daude, eta 84 GPIOS barne 1 NPO berrezarri PINa eta 3 USB pin dedikatuak barne

 PCB: 4 geruza, murgiltze urrezko diseinua

 Tamaina: 35 * 35mm

Seinale pinak

 Sare portua: 1 100m Ethernet

 Serie portua: 6

 ²c: 5

 SPI: 2

 ADC: 1

 pwm: 12

 I2S: 1

 USB: 1

 Kamera: 2

 jtag: 1

 LCD: 1

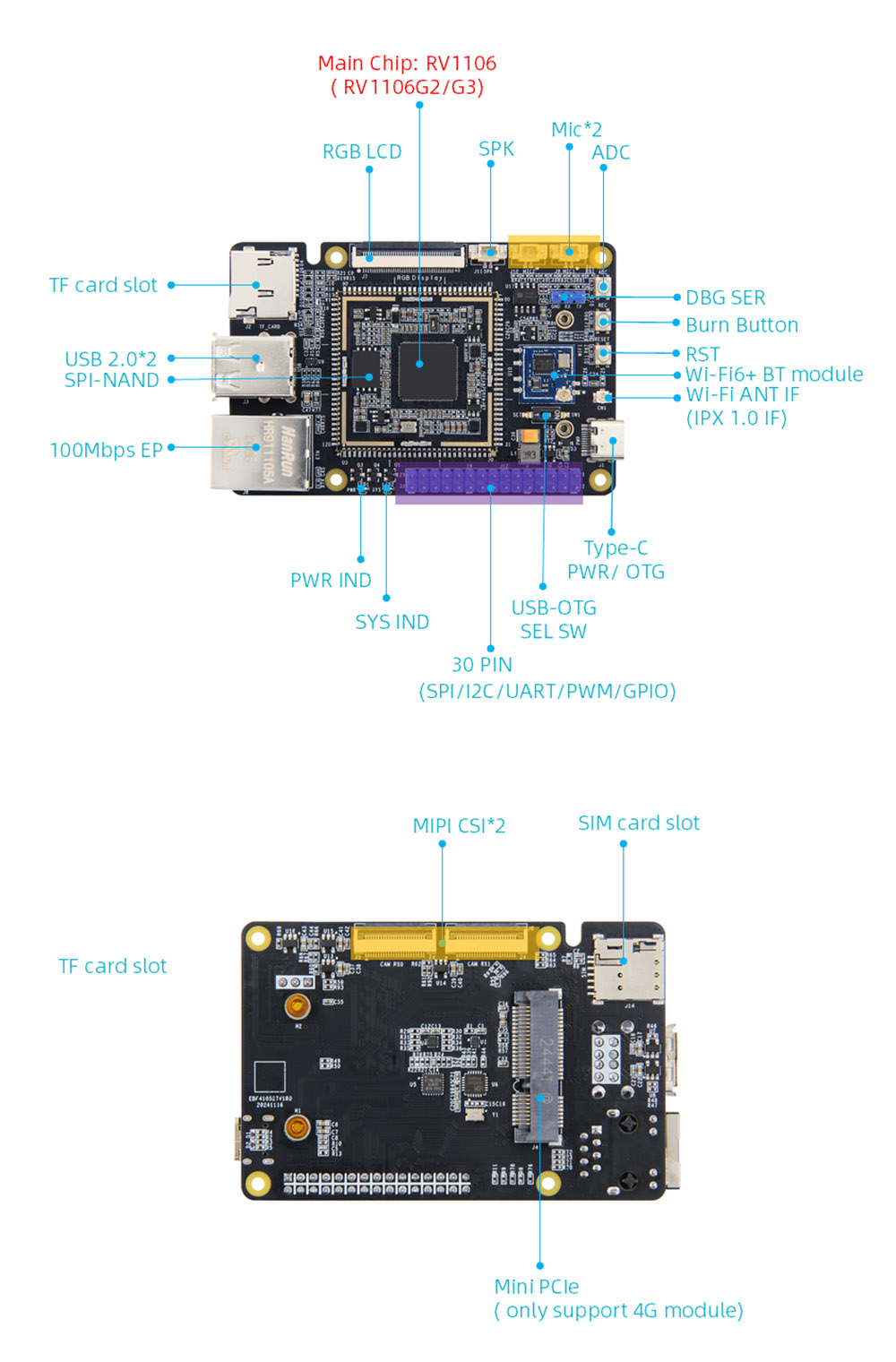

RV1106 Taularen xehetasunak
