RK3588 Taulako Garapenerako Batzordeak konbinazio malguak ahalbidetzea du helburu, oinarrizko taula eta azpi-taula funtzionalen artean (garraiolaria) eta interfaze normalizatuak erabiliz (adibidez, PCIE, MXM, abiadura handiko mahaiburuak)
Kontseilu integratuarekin edo taula bakarreko ordenagailuarekin alderatuta, taula-taularen taulak honako abantaila hauek betetzen ditu:
| Abantaila | B2B Garapen Batzordeak | MCUko ohol tradizionalak |
| Hedagarritasuna | Modularra, beroa-swappable | Periferiko finkoak, jertseko hariak |
| Seinalearen kalitatea | GHz-mailako seinaleak onartzen ditu | Abiadura baxuko GPIO / UARTra mugatua |
| Garapen abiadura | Berrerabilitako balioztatutako moduluak | Hardware birmoldaketa osoa behar du |
| Erabili kasuak | Sistema konplexuak (AI / Industriala) | Kontrol sinplea (sentsoreen erregistroa) |
● Soc indartsua: Rockchip RK3588 (8-Core Cortex-A76 / A55, 6Tops NPU)
● Diseinu modularra: hedapen pertsonalizatzeko B2B konektore malguak
● Abiadura handiko interfazeak: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Pantaila anitzekoa: 8k @ 60fps + 4k @ 60fps aldibereko irteera onartzen du
● Industrialdea: -40 ° C eta + 85 ° C Funtzionamendua
● Interfaze aberatsak: mini pcie, m.2 m gakoa, Mipi CSI
● Pantaila anitzeko pantaila desberdina: hiru pantailako pantaila heterogeneoa eta lau pantaila heterogeneo pantaila onartzen ditu. HDMI * 2; Mipi DSI * 2; Motako c (DP protokoloa onartzen du)

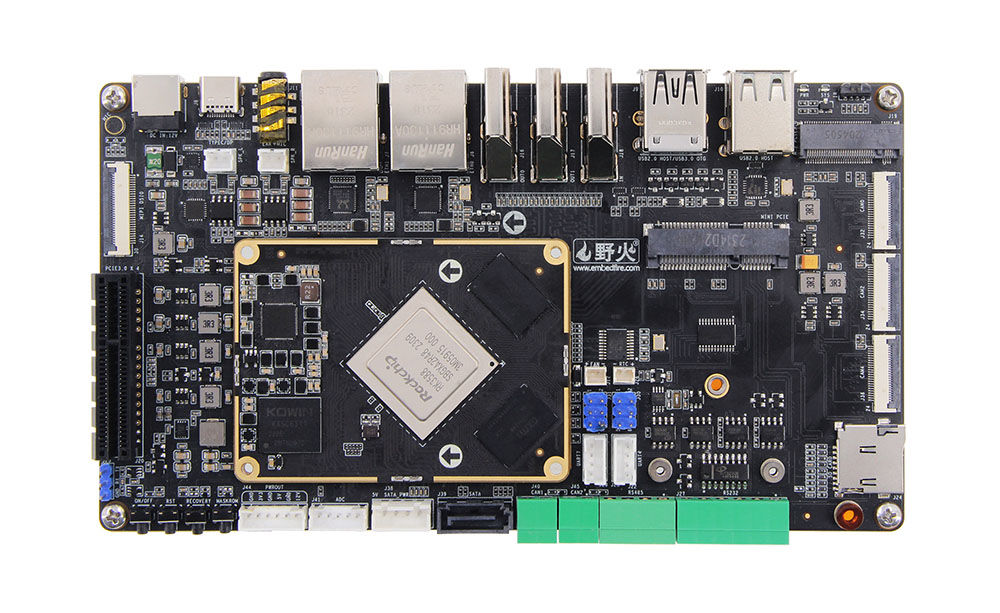

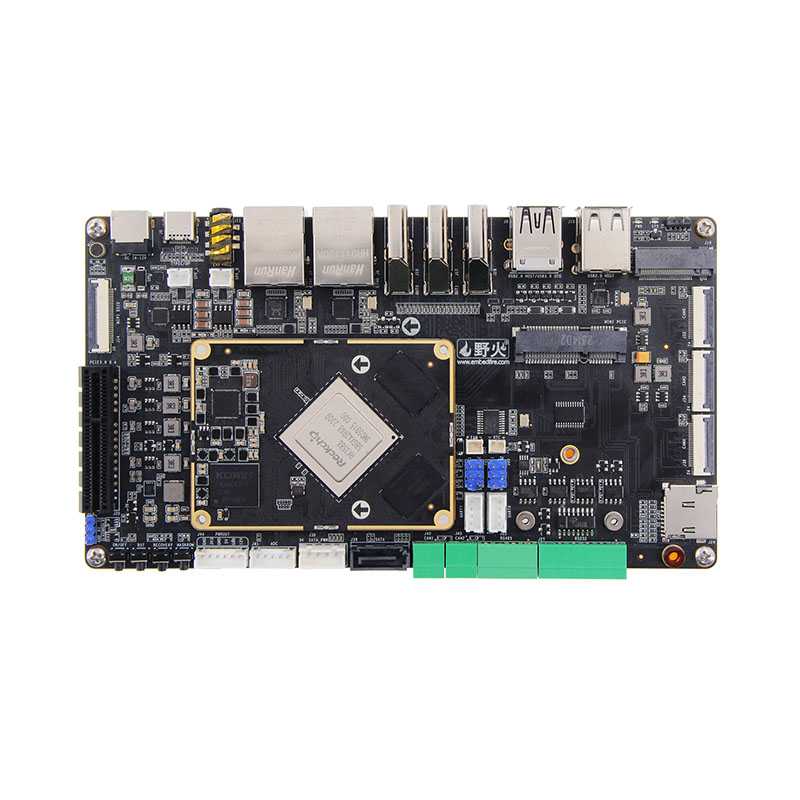

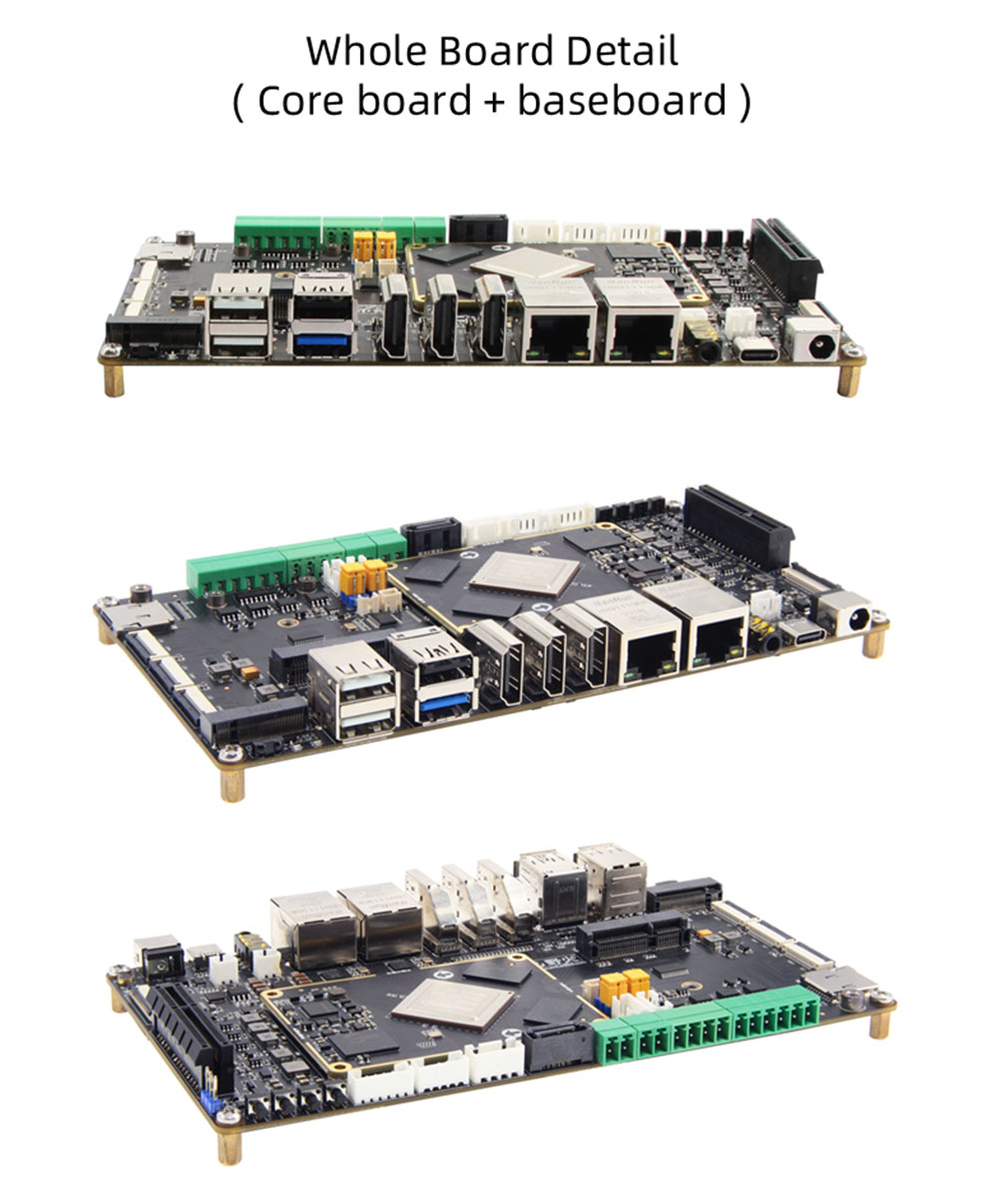

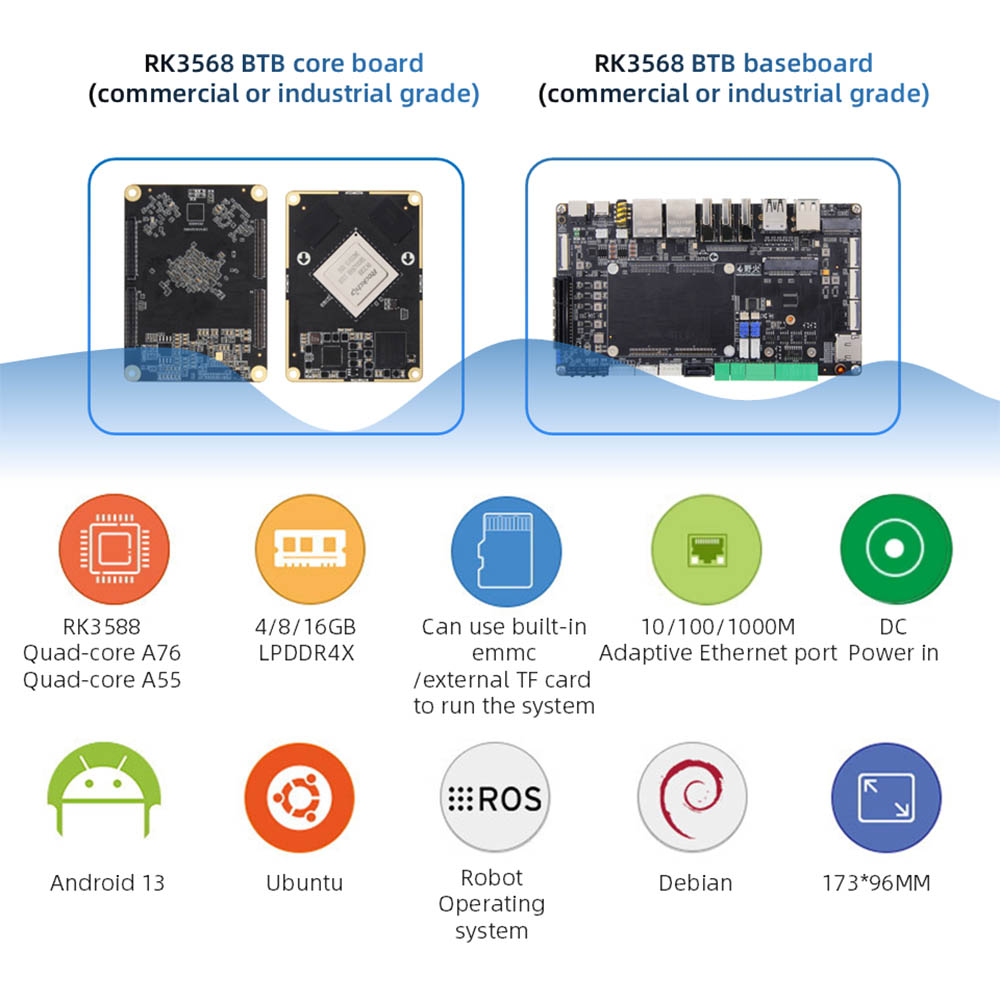

BTB plaka nagusia oinarrizko taula eta garraiolako mahaia / basea osatzen dute.

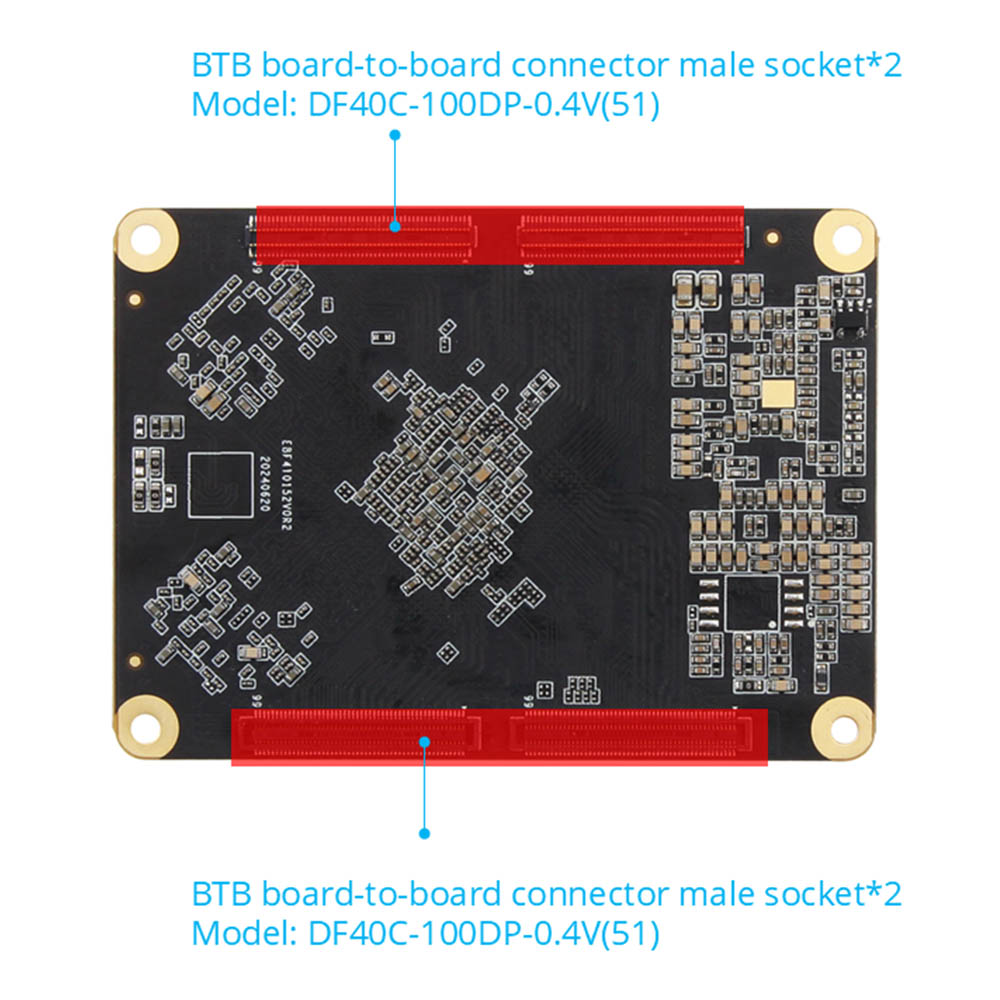

● Konektorea: gizonezkoen konektorea: DF40C-100DP-0.4V (51) Emakumezko konektorea: DF40C-100DS-0.4V (51)

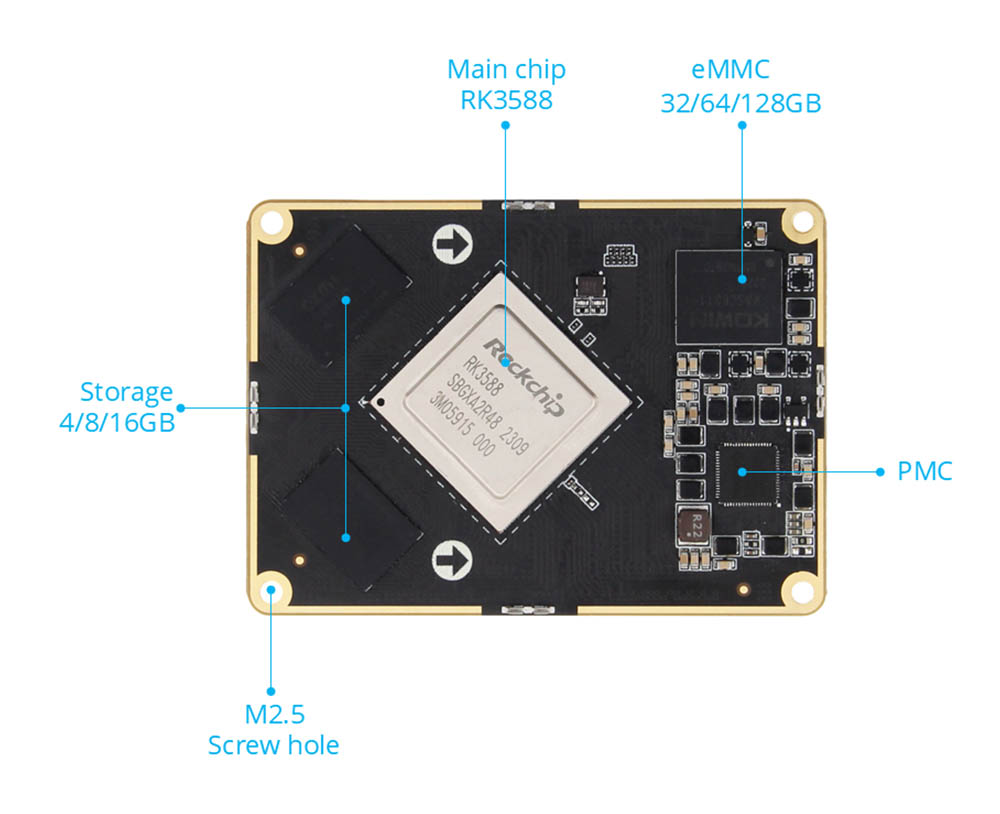

● Txipa nagusia: Rk3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6TOPS informatika-potentzia) BTB-k 400 pin bihurtzen ditu, 0,5mm-ko tartea, i0 guztietara eramaten du
● Memoria: 4/8/6GB, LPDDR4 / 4x
● Biltegia: 32/64 / 128gb. emm
● Konektorea: gizonezkoa: DF40C-100DP-0.4V (51) Emakumezkoa: DF40C-100DS-0.4V (51)

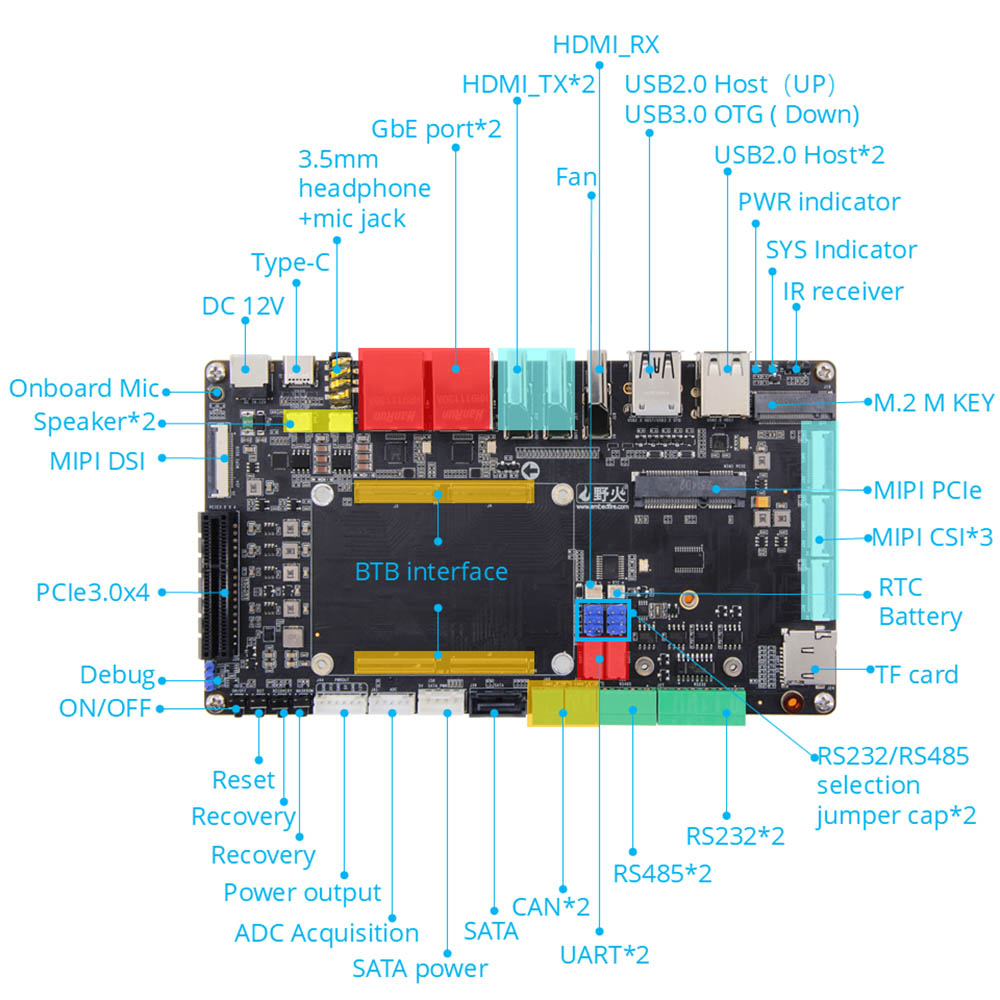

● Power interfazea: 12V @ 2a DC sarrera, DC interfazea * 1; Power irteerako interfazea * 1

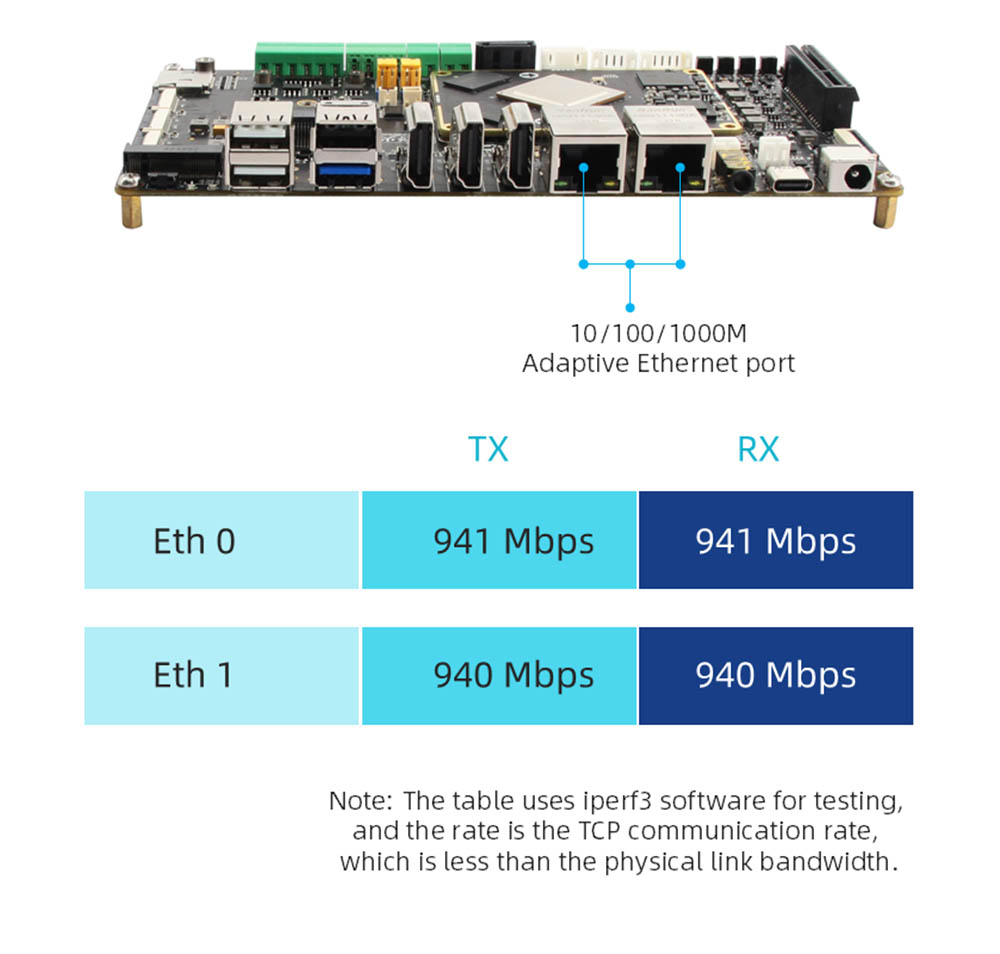

● Ethernet: Gigabit Network Port * 2, 10/100 / 1000MBPS datuen transmisio tasa onartzen
● HDMI: HDMI12.0 Sarrera * 1, gehienez 3840x2160 @ 60fps; HDMI2.1 Irteera * 2, pantaila anitz onartzen ditu beste pantaila batzuekin, gehienezko bereizmena 7680x4320 @ 60hz (8k bereizmena)
● Mipi-DSI: Mipi pantaila interfazea * 2 (aurrealdea * 1, atzera * 1), Wildfire Mipi pantailan sartu daiteke, beste pantaila batzuekin pantaila ugari onartzen ditu; Mipi modu bakarra 1920 * 1080 @ 60hz

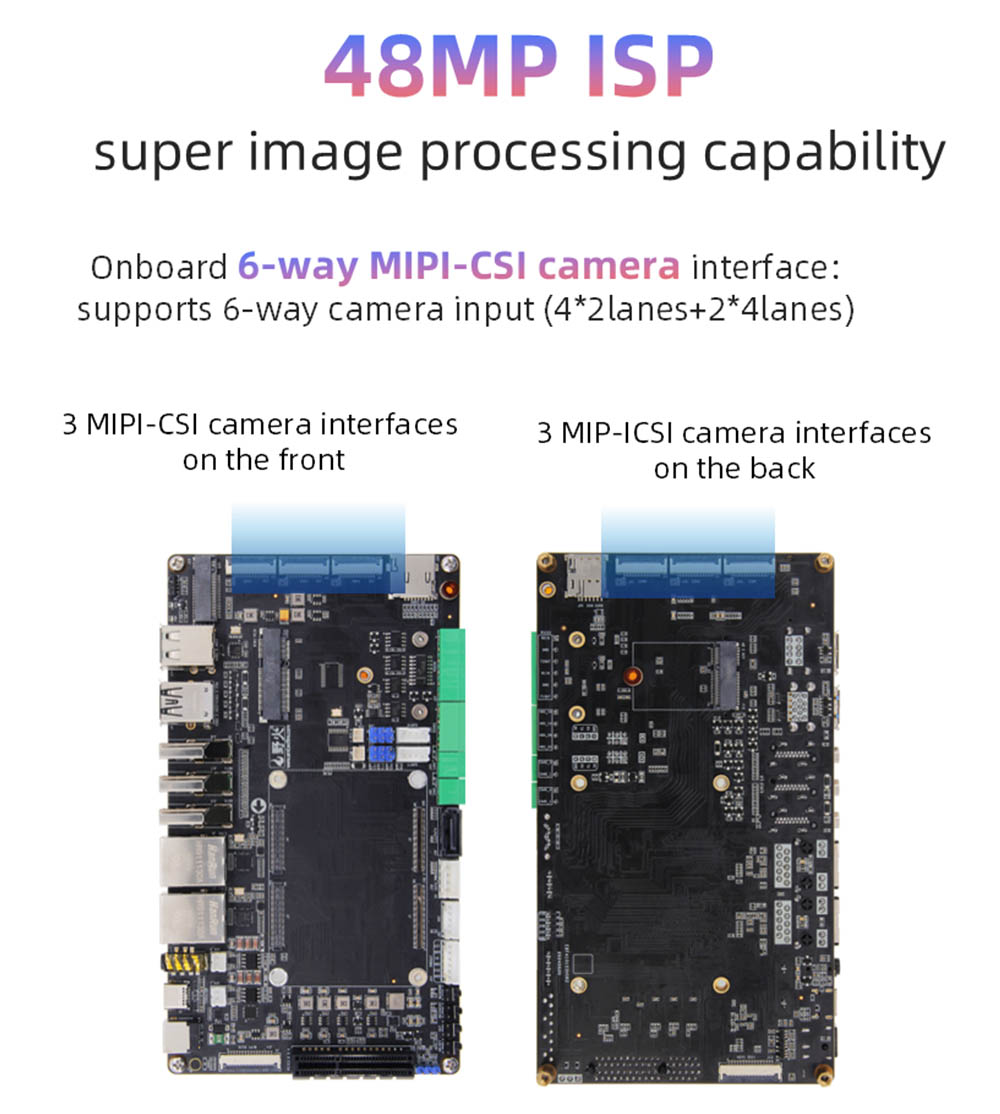

● Mipi-Csi: Mipi kameraren interfazea * 6 (aurrealdea * 3, atzera * 3), Wildfire Mipi kamerarekin sar daiteke
● USB2.0: USB-hostype-interfaze bat * 3
● USB3.0: USB-OTGTYPE-A interfazea * 1; Type C interfazea * 1, firmware erretzeko erabil daiteke, DP1.4 Protokoloa onartzen du

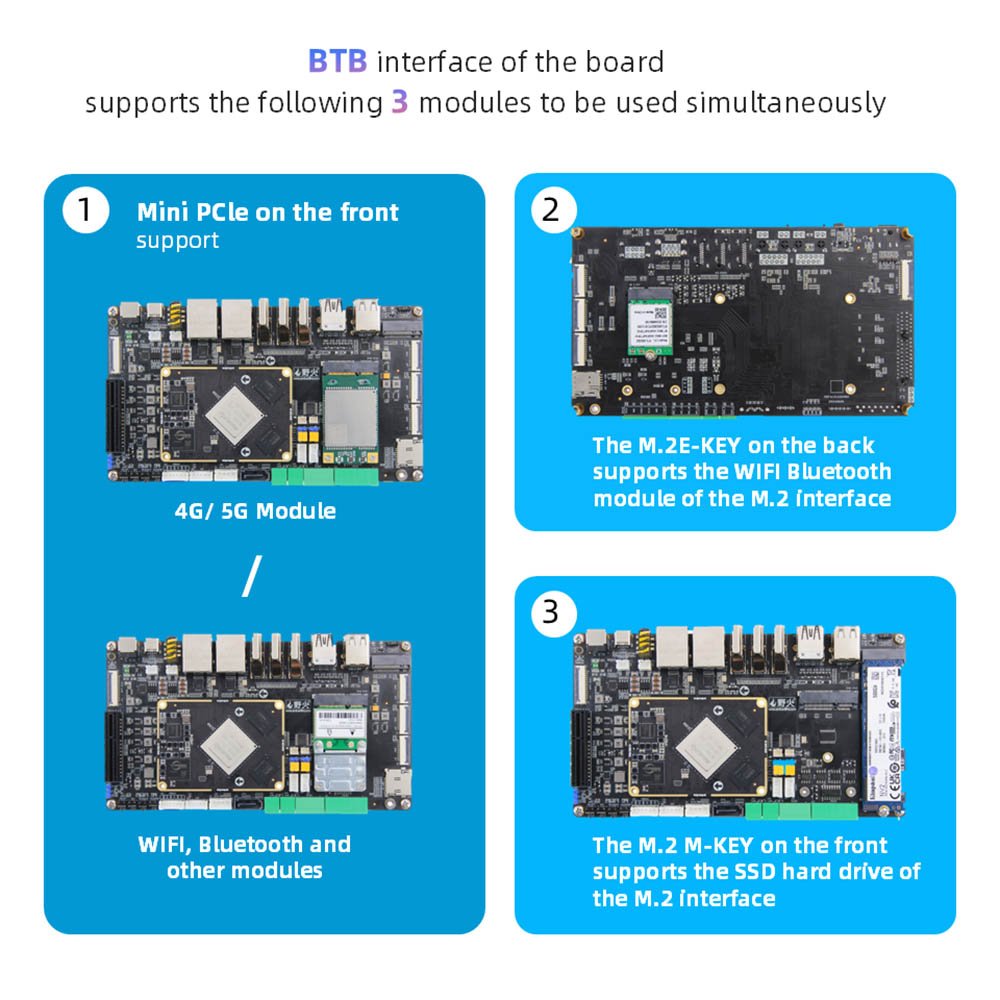

● PCLE interfazea: Mini-PCle interfazea * 1, altuera osoko edo erdiko altuera duen WiFi sareko txartelarekin, 4G modulua edo beste mini-pcle interfaze modulua erabil daiteke: PCLE3.0x4 interfazea * 1
● M.2 interfazea: M.2ekey interfazea * 1, M.2 e-gakoa hari gabeko sarearen modulua onartzen du; M.2 M gako interfazea * 1, onartzen du M.2 M-Key PCLE3.0 * 4LANES Zehaztapena 2280 disko gogorra
● TF txartelaren titularra: Mikro SD (TF) txartelaren euskarria * 1, TF txartelaren abiarazteko sistema onartzen du, 512 GB arte
● SIM txartelaren titularra: SIM txartelaren euskarria * 1, SIM txartelaren funtzioa 4G moduluekin erabili behar da
● SATA interfazea: SATA interfaze estandarra * 1; SATA Power interfazea * 1, 12V irteera onartzen du
● Can: Can * 2
● ADC: ADC eskuratzeko interfazea * 1
● Arazketa serieko portua:
● Arazketa serieko portua * 1 (UART2), 1500000-8-n-1 parametro lehenetsia; Uart serieko portua * 2 (Uart7 eta Uart9); RS232 * 2 (UART4 & UART7);
● RS485 * 2 (Uart4 eta Uart7); RS232 / RS485 hautaketa jertse interfazea * 2
● Audio: Ontzian mic mikrofonoa * 1; SPK bozgorailuaren interfazea * 2, 3W potentzia bozgorailuaren aurikularraren irteera + mikrofonoa 2-in-1 interfazea * 1
● botoia: aktibatuta / itzaltzeko botoia * 1; Maskrom botoia * 1; Berreskuratzeko botoia * 1; Berrezarri botoia *
● LED: potentzia adierazlea * 1; Sistemaren adierazlea * 1
● Infragorriko hartzailea: urrutiko kontroleko funtzio infragorria
● RTC: RTC potentzia entxufea * 1
● Zaleen interfazea: 5V edo 12V zaleen hoztearen laguntza
● AI ertz informatika: segurtasun adimenduna, garraio adimenduna, hiri adimenduna, bideo analitika.
● Automatika industriala: PLC kontrola, makina ikuspegia.
● Robotika: AI-Nabigazio Autonomoa.
● Ibilgailuen aplikazioak: autoko entretenimendu sistema, autoko nabigazio sistema.
● Seinale digitala: 8k pantaila anitzeko publizitatea.
● Ekipamendu medikoak: Endoskopio medikoak, ultrasoinu irudien sistemak
