Nabarmendutako taula oso hau (BTB interfazeak) errendimendu handiko mahai bakarreko ordenagailu eta kapsulatutako plaka gisa erabil daiteke bistaratzeko, kontrolatzeko, sareko transmisiorako, fitxategien biltegiratze, ertzetik eta bestelako eszenatokietan.
Rockchiprk3568 (merkataritza-maila) / rk3568J (industria maila) erabiliz, 22nm prozesuko teknologia gisa, gehienez 2,0Ghz-ko maiztasunarekin. NPU, adimen artifizialeko aplikazio arinetarako erabil daiteke.
Eman memoria eta biltegiratze konbinazio ugari aukeratzeko, orekatutako hardware konfigurazioan, aplikazio zabala.
NPU informatika-potentzia independente independentea 1tops (3568J da 512Macnpu da), adimen artifizialeko aplikazio arinetarako erabil daiteke.
Integrazio handia eta hedapen aberatsak ditu, eta Gigmit Ethernet Ports, HDMI, EDP, 5Minipcle, M.2, USB3.0, USB2.0, Mipi pantailaren interfazea, Mipi kameraren interfazea, audio interfazearekin eta beste periferiko batzuekin hornituta dago.
Ofizialki Andriod 11, Debain, Ubuntu sistema eragilearen irudiak onartzen ditu eta aplikazio ingurune desberdinetan aplika daiteke.
Eman iturri guztiz irekia, tutorial ofizialak, SDK kontrolatzaileen garapen pakete osatuak, diseinu eskemak eta bestelako baliabideak osatzea, erraz hasi zaitezke hildako gabe.
Baseboard bat partekatu dezake gure RK3566 BTB CORE taularekin. Beste modu batera esanda, oinarri bat diseinatu besterik ez duzu egin behar bi taula oinarrizkoei laguntzeko.
Merkataritza kalifikazioa eta industria kalifikazioa eskuragarri daude.
Kalitate handiko prezioa kalitate handiko.
Erabiltzeko prest. sistema eragile anitz onartzen ditu.
Dual Gigabit Ethernet interfazeak, tentsio erregulazio dinamikoa onartzen du.
NPU independente independentea, informatika-potentzia 512Mac / 1Tops lor daiteke.
Arkitektura-eredu nagusien aldaketa bakarrekoa onartzen du, adimen artifizialeko aplikazio artifizialetarako erabil daiteke.
Irudien analisi ahalmen indartsuak, 4k deskodetze errazak 4k @ 60 fotograma H.264 \ H.265 \ vp9 formatua deskodetzea eta 1080p60 markoa H.264 \ H.265 formatua kodetzea onartzen du.
Pantaila bikoitzeko pantaila, definizio higatua eta eramangarria.
Pantaila bikoitzeko pantaila babestu, 4K60 markoak + 1080p60 markoak irudien irteera aldi berean babestu.
Hedapen interfaze aberatsekin kanpoko hainbat beharekin topo egiteko

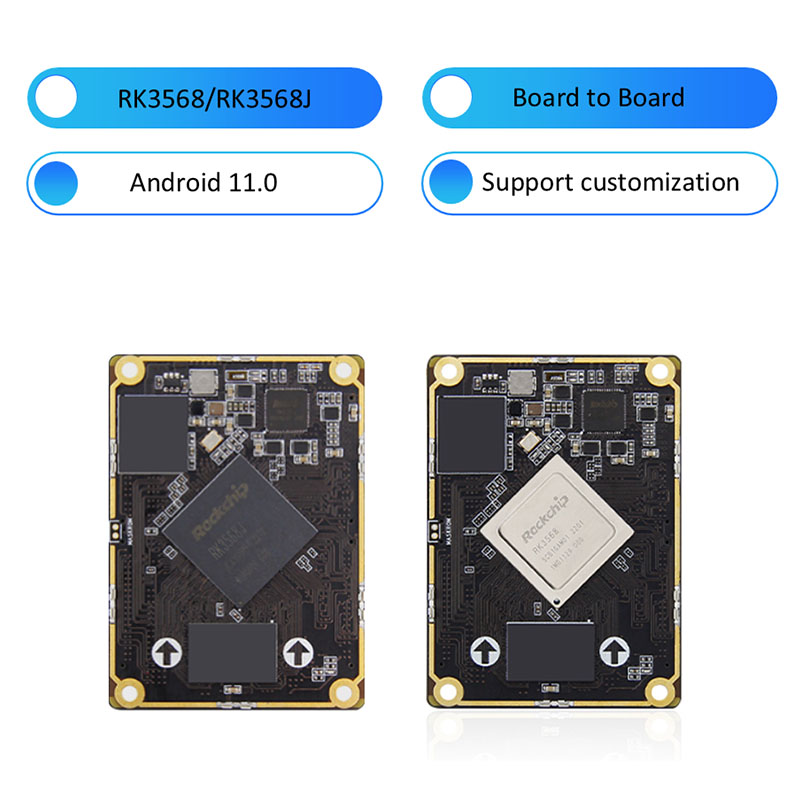

RK3568 BTB CORE CORE HARDware Konfigurazioa
Connector: Male: SGDBM-05-80p-h10 emakumezkoa: SGDBF-05-80p-h30
Chip Nagusia: RK3568 / RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)
IO: BTBk 320 pin bihurtzen ditu, 0,5mm-ko tartea, i0 guztietara eramaten du
Memoria: 1/2/4 / 8GB, LPDDR4 / 4x, 1560mhz
Biltegiratzea: 8/32/64 / 128gb, EMMC
Connector: Male: SGDBM-05-80p-h10 emakumezkoa: SGDBF-05-80p-h30
Potentzia interfazea: 12V @ 1a (1a eta goian) DC sarrera, DC interfazea
Ethernet: 10 / 100/1000m Ethernet Ethernet Port * 2
HDMI: HDMI2.0 Pantailaren interfazea, pantaila bikoitzeko pantaila onartzen du, gehienezko bereizmena 4096 * 2160 @ 60hz
Mipi-Dsi: Mipi pantaila interfazea * 2, Wildfire Mipi pantailan sar daiteke, pantaila bikoitzeko pantaila onartzen: Mipi modu bakarreko 620 * 1080 @ 60hz
Mipi-Csi: Mipi Kameraren interfazea * 2, IMX415 / OV8858 kamerarekin konektatu daiteke
EDP: EDP1.3 Pantailaren interfazea * 1, EDP ukipen interfazea * 1; Pantaila bikoitzeko bistaratzea
USB2.0: Mota-interfazea * 3 (ostalaria); Mota-C interfazea * 1 (OTG), firmware erretzeko interfazeagatik
USB3.0: Mota-interfazea * 1 (ostalaria)
M.2 interfazea: M.Key motako estatuaren disko sendoa, PCLE3.0 * 2 bide; 2280 zehaztapenean entxufatu daiteke NVME estatu solidoaren unitatean
PCLE interfazea: Mini-PCle interfazea, altuera osoko edo altuera erdiko WiFi sareko txartelarekin, 4G moduluekin edo beste mini-PCle interfaze moduluekin erabil daiteke
SIM txartelaren titularra: SIM txartelaren funtzioa 4G moduluekin erabili behar da
SATA interfazea: SATA interfaze estandarra * 1; SATA Power hornidura interfazea * 1, 12V irteera onartzen du
Can: Can * 2
ADC: ADC eskuratzeko interfazea * 1
Serial Port: arazketa serieko portua * 1 (UART2) 1500000-8-n-1 parametro lehenetsia; Lvttl serieko portua * 2 (UART7 eta UART9); RS232 * 2 (UART7 & UART9) RS485 * 2 (UART3 eta UART4)
TF txartelaren titularra: Micro SD (TF) txartelaren abiarazteko sistema onartzen du, 512GB arte
Audio: Audio irteera, 3,5mm audio titularra * 1 (berdea); Audio sarrera, 3,5mm audio titularra * 1 (gorria); Mikrofono interfazea * 1 Spk bozgorailuaren interfazea * 1, 1w potentzia bozgorailua konektatu dezake
Botoia: botoiaren botoia; berrezarri botoia; Berreskuratzeko botoia
Hartzaile infragorria: urrutiko kontroleko funtzio infragorria onartzen du
RTC: RTC potentzia entxufea * 1
Zaleen interfazea: 5V fanen instalazioa onartzen du hozteko
