RockChip RK3576 Bigarren belaunaldiko 8nm Errendimendu handiko AIOT plataforma errendimendu handiko, potentzia baxuko soc (sistema aktibokoa) prozesadorea da, hala nola, besoetan oinarritutako ordenagailuan, ertzetako ordenagailuak eta Interneteko gailu mugikorrak. Zortzi oinarriko CPU bat erabiltzen du, 6Tops independente bat (TERA eragiketa segundo bakoitzeko) NPU (Neural Network Quad Processing Unit) integratzen du, hala nola, GPU, MCU, VPU, eta interfaze periferiko aberatsa du, eszena konplexuak betetzeko. Gainera, RK3576-k UFS (Flash Storage Universal) gordetzen du, datuak gordetzeko eta irakurtzeko gaitasun eraginkorrak eskainiz.
CHINCRECE teknologiak armatutako garapenari eskainitako teknologia, gaur egun RK3576 Core Board garatu du eta pertsonalizazio eta ekoizpen masiboa onartzen ditu

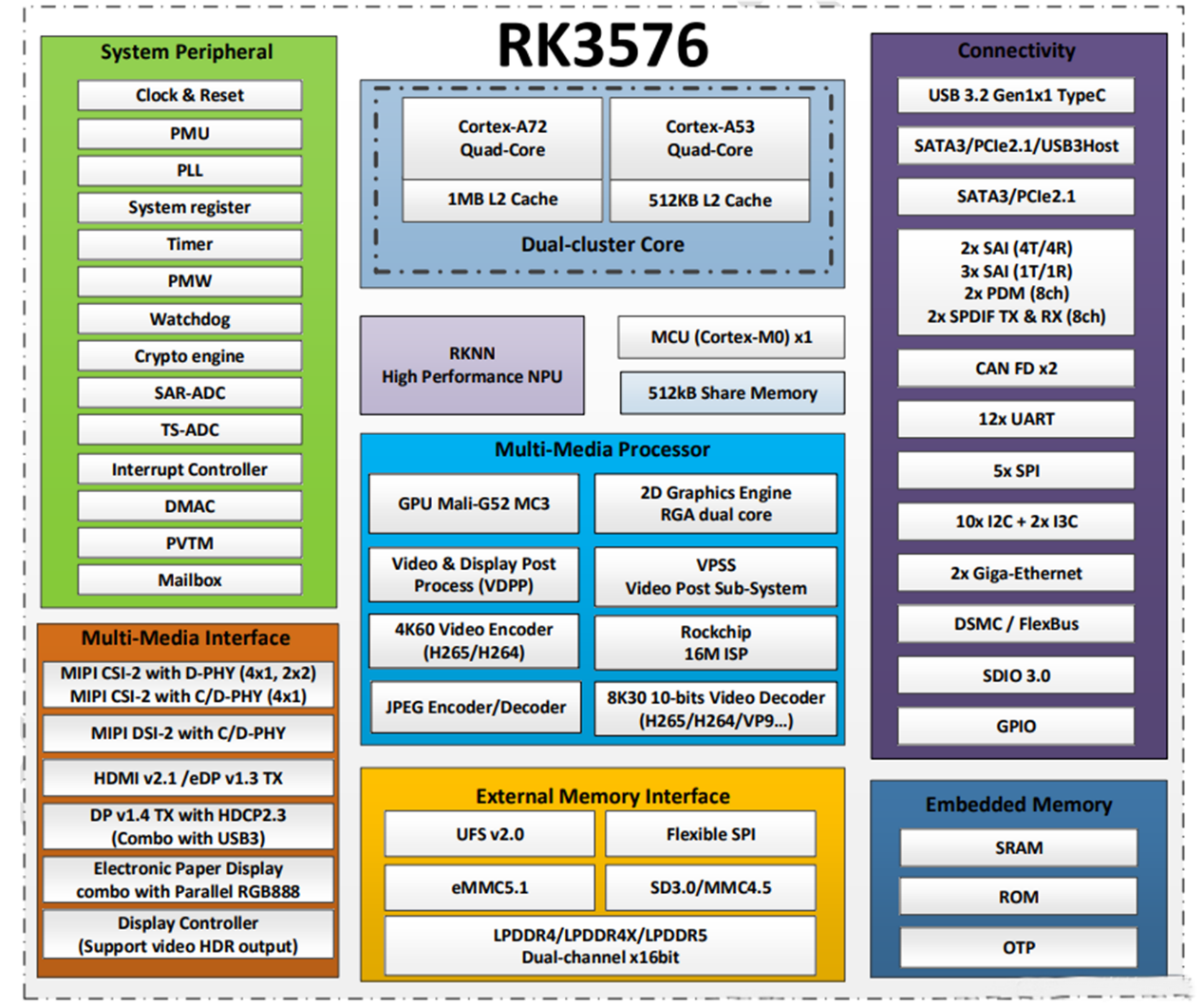

2. 2. RK3576 zehaztapenen azterketa
CPU:
Octa-core besoa 4 kortex-a72 nukleo (2,2 GHz) eta 4 kortex-A53 cores (1,8 GHz)
Erabiltzaileei zuzendutako besoa Cortex-M0 MCU 400MHz-tan
GPU:
Arm Mali-G52 MC3 @ 1GHz
OpenGL ES 1.1, 2.0 eta 3.2 onartzen ditu
Laguntza Volcano 1.1
Laguntzen du OpenCL 2.0 profil osoa
AFBC onartzen du (Beso markoaren bufferraren konpresioa)
DDR:
Dual 32 bit lpddr4 / lpddr4x / lpddr5
VPU:
8KP30 H.265, AV1, VP9, AVS2 bideo deskodetzailea
4kp120 H.265, AV1, VP9, AVS2 bideo deskodetzailea
4kp60 H.265, H.264, AV1, VP9, AVS2 bideo deskodetzailea
4kp60 H.264 / h.265 bideo-kodetzailea
4kp60 mpeg kodetzailea eta deskodetzailea

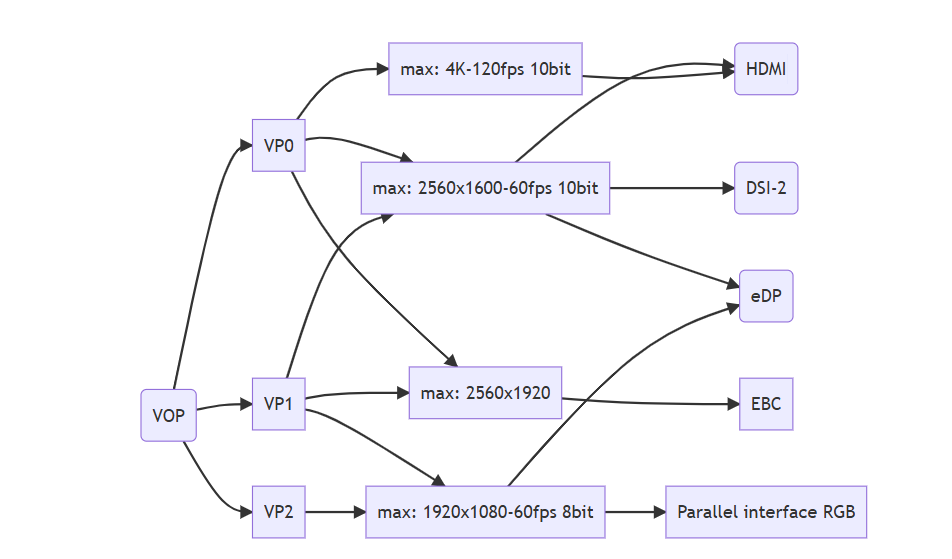

GTC:
HDMI 2.1 4KP120 / EDP 1.3 Combo TX @ 4kp60 Combo TX
MIPI DSI-2 TX @ 4K60
Displayport 1.4 TX @ 4k120
EPD (paperezko pantaila elektronikoa) TX @ 2560x1920
Interfaze paraleloa (RGB888) TX @ 1080p60
1. Laguntza Triple Pantaila pantaila 2,5k + 2k + 2k
2. 2. Pantaila bikoitza 4k + 2k
NPU:
Int8 informatika-potentzia 6 goiko da
Nukleo bikoitzak laguntzea, nukleo bikoitzak elkarrekin lan egin edo modu independentean lan egin dezake
Laguntza INT4, INT8, INT16, FP16, BF16 eta TF32 konputazioa 1MB barneko sramarekin
Laguntza anitzeko zeregin, eszenatoki anitzeko q prozesatzeko prozesatzeko laguntza Ikasteko esparru sakona: Tensorflow, Caffe, Tflite, Pynx nn, Android Nn, Android Nn, eta abar.
RGA (2D motor grafikoa):
RockChip RGA V2.5 Motorra, Dual Core bereizmen maximoa: iturriaren irudia 8192x8192, xede irudia 4096x4096 laguntza blokearen transferentzia eta gardentasun modua Kolorea betetzea, besteak beste, gradiente betegarria eta patroia betetzea
Laguntza alfa nahastea, besteak beste, alfa globala, pixeleko alpha eta gradientea
Laguntza ezazu zenbaki osoko eskalatzeko erlazioa 1/16tik 16ra
Laguntza 0, 90, 180, 270
Bideo sarrera
16m pixel isp HDR (120db arte)
3 Mipi CSI-2 interfazeak onartzen ditu
1 Mipi CSI-2 D-Phy-rekin (4x1, 2x2)
1 Mipi CS1-2 C / D-Phy-rekin (4x1)
4 erreia D-Phy V1.2 interfazeak
Interfaze bakoitza 2x2 datu kanaleko portu gisa konfigura daiteke
4-erreia (edo 3 datu hirukoitza) C / D-Phy
D-Phy V2.0 da, 4,5Gbps kanal tasa duena
C-Phy V1.1 da, 2,5 msps tasa tasa duena
Portu bakoitzak 4 kanal birtual onartzen ditu
DVP interfazea
DVP bat 12/10/12
16 bit
11/10/12 Bits, gehienez 150mhz I / O Maiztasun Laguntza BT.601 / BT.656 eta BT.1120-ren laguntza Pixeleko erlojuaren konfigurazioa, sinkronizazio horizontala eta sinkronizazio bertikala. BT.656 / BT.1120-ren euskarria BT.656 / BT.1120
Biltegiratze
UFS 2.1 HS-G3 (12GBPS)
FSPI (zortzi kanal)
EMMC 5.1
SDMMC 3.0
Kamera bada
2 Mipi CSI-2 D-Phy-rekin (4x1 edo 2x2-rekin osa daiteke)
1 Mipi CSI-2 C / D-Phy-rekin (4x1)
1x 8110112116-bit DVP
Irudiaren kalitatea - Desinterlazioa, erregea, eskala, kudeaketa motorra, zorroztasuna, ertza leuntzea, DCI-Hist, 3D-LUT, ACM, HDR
Audio
I2S / TDM / PCM (2x 4T4R, 3x 2T2R), 2x 8ch PDM, 2x S / PDIFASRC (2x 2ch + 2x 4ch)
Sare
2x rgmi interfazeak, i.e. dual gigabit Ethernet
. Uste
1x USB 3,2 Gen 1, motako itxura onartzen du DisplayPort-ekin
. Buruail
1 PCLE 2.1 / SATA 3.1 / USB 3.2 Gen1 Multiplexatutako portua
1 PCLE 2.1 / SATA 3.1 multiplexatutako portua
Beste 1/0
Can FD, I2C, SPI, UART, GPIO
Segurtasuna (ARM Trustzone segurtasun luzapena)
ARM Trustzone segurtasun luzapena
Abioia / tekla eskailera / OTP
Crypto Engine (RSA, ECC, Hash, DES, AES, SHA, SM)
Paketea:16x17mm, 0,65 zelaia, FCCSP paketea
